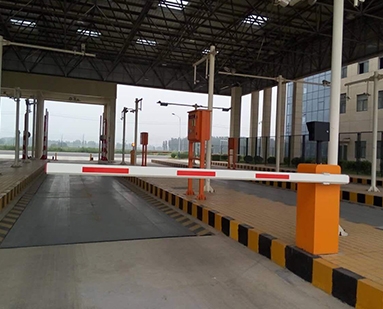

广东电子地磅系统主要由桥秤板面、称重压力传感器、前端信号放大器、称重数据处理器、重量显示器、打印设备等组成。其中称重压力传感器、前端信号放大器在室外桥秤下, 称重数据处理器、重量显示器、打印设备在室内。

工作原理是 :系统接通 220V交流工作电源后, 电子地磅衡器系统清零 , 称重数据处理器送出励磁信号通过前端放大处理到压力传感器, 当车载货物经过或停在桥秤上时 , 压力传感器送出毫安级的模拟信号回前端放大器 , 信号放大后再送回室内称重数据处理器处理换算成相应重量显示, 需要打印时 ,通过打印机输出。

广东电子地磅使用 220V50Hz交流市电, 信号处理部分弱电设备的工作电压一般在 5 ～ 18V, 工作电流多为毫安级 ;两根励磁信号线、两条反馈信号线、两条测量信号线共6根数据信号线。

 电子地磅秤遭受雷击原因分析

1.地电位反击地电位不平衡造成地电位反击的事例占多数。在调查的所有电子地磅秤使用单位中, 无一家按照 GB50057 -94(2000)《建筑物防雷设计规范》或 GB50343 -2004《建筑物电子信息系统防雷技术规范》相关规定 , 采用联合接地或暂态联合接地 , 仅仅将前端放大器和桥秤支架接地 , 也未与建筑物防雷地连接 , 两者相距远均 < 10m, 存在建设之初就埋下雷击事故隐患 。

球型闪电球型闪电的直接雷很难预以防护, 它是一种带有大量电荷等离子体, 触及物体时通过瞬间的放电将电器设备烧毁 ,通过安装避雷针和布设避雷带也很难消除其危害。尽管球型闪电的形成的几率很低 ,造成的雷击事故相对较少, 但在调查过程中也发现过球型闪电接触称重桥秤后将电子衡器系统击坏报废的情况。

2.电源线路、信号线路雷电波侵入所有电子地磅秤使用单位的 220V电源线路、信号线路都未安装相应的电涌保护器, 也未做线路(特别是信号线路 )屏蔽处理 , 经调查:几乎所有的使用单位的电子衡器系统均遭受过雷击事故。

由于广东电子地磅组成比较简单,而且设备基本在室内 ,即使称重桥秤在室外,也有遮雨金属棚防雨, 因此,几乎所有使用单位只是根据设备说明做个简单接地处理,而且都未做接地测试。经过检查, 电子地磅秤普遍存在着接地电阻偏大 (大达 27Ψ)、接地导线面积偏小(多数采用 2.5mm2 单芯铜线 )、未进行有效等电位连接处理等一系列不安全隐患 。
